流動式粉粒体空気輸送装置　[エアーブローフィーダー]

平成１３年度、中小企業異業種交流財団　優秀製品賞　受賞

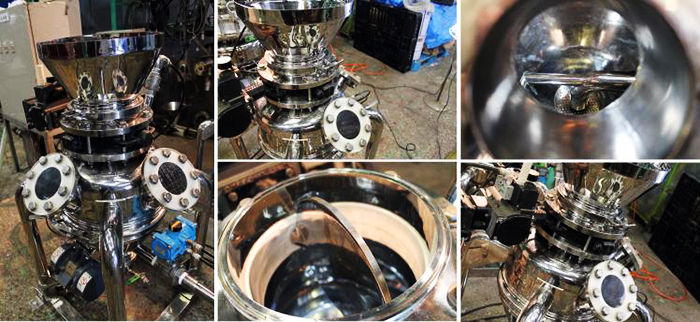

粉体輸送最高峰の技術を駆使して開発された、湿粉体も輸送可能な空気輸送機です。

空気輸送は、コンプレッサー・ブロワー等で圧力を高めた気体と粉・粒体を混合状態にして、ダクト内を輸送するものです。
輸送経路が自由で工場の空間にダクトを這わせ、狭いスペースに設置可能です。又、密閉構造になっている為、輸送過程の異物混入がなく衛生的です。
運転制御や自動化が可能で粉体輸送の装置として、好ましい条件を備えています。従来の空気輸送では不可能な粉体がございしたら是非ご相談下さい。
製品の品質管理・コスト低減に最適です。

【特長】

• エアーブローフィーダーは、一般の空気輸送機では輸送が困難な濡れた粉粒体・不定形・高比重・超微粉も安定輸送ができます。
  遠心脱水機等からの輸送や、スラリー輸送も可能です。輸送物、物性に合わせ、高・低圧輸送、高・低濃度輸送が自由に設定できます。
  全て2kg／ｃ�u以下の空気圧で長距離輸送もできます。輸送物を水に切替え洗浄を行った後エアーを流し乾燥させ、洗浄作業が簡単に行えます。
  空気使用量が少ない為、装置がコンパクトにまとまります。完全排出型で装置内残量はありません。
• 輸送量・輸送速度を自由にコントロールでき、比重差が大きい混合粉体も分離無く輸送できます。
  造粒品等も低速で輸送することにより、結晶の破砕を微小に輸送できます。
  シンプルで、親切な使いやすい構造、連続輸送式と、バッチ式、バッチ連続式が有ります。使用目的に合わせた自由な計画が可能です。計量輸送も可能で、複数の目的場所に輸送ができます。
• 密閉回路輸送で、品質管理・作業環境改善・コストダウンに威力を発揮します。
  既設の工場等でも、少ないスペースに設置できます。

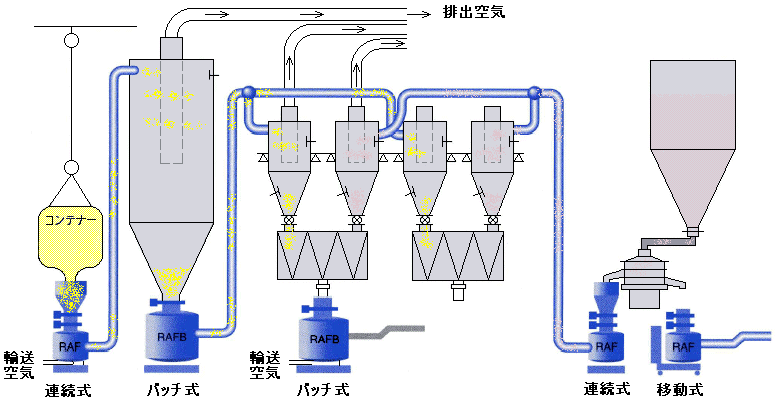

【自動運転フローシート】

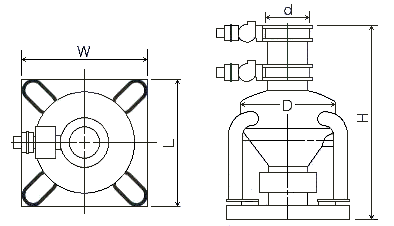

RAF連続輸送式寸法

連続輸送式詳細を開く

連続輸送式詳細

• 連続輸送式は投入ダンパが２台備わっており、交互に開閉することで、輸送器内の空気圧力が原料供給側にもれることなく、原料を連続して投入できます。
  バッチ式と違い、輸送用エアー弁と輸送用排出弁は運転開始で開き、輸送エアーは連続的に流れている状態となります。
  原料がホッパに溜まり輸送可能な状態になると、２台の投入ダンパを連続的（サイクル運転）に動かし、原料の粉体輸送を開始します。
  途中で輸送エアーを止めることがありませんので、輸送効率はバッチ連続式に比べ向上します。

型　番	H	W x L	D	d	輸送量(kg/hr)
RAF-3	780	450	300	150	〜300
RAF-5	840	450	300	200	〜500
RAF-10	1000	500	350	200	1000
RAF-30	1200	660	500	350	3000
RAF-50	1400	800	600	400	5000
RAF-100	2000	1000	800	500	10000
RAF-150	2200	1000	800	550	15000

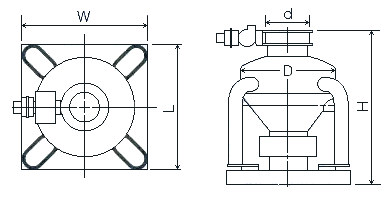

RAFB バッチ式・バッチ連続式寸法

バッチ式・バッチ連続式詳細を開く

バッチ式詳細

• 原料投入　→　投入ダンパ開（原料移動）　→　投入ダンパ閉　→　輸送用エアー弁開（注入弁開）　→　器内圧力上昇（エアーチャージ）　→輸送用排出弁開（輸送弁開）　→　輸送開始　→　器内圧力降下（輸送完了時）　→　輸送用エアー弁閉（注入弁閉）　→　輸送用排出弁閉（輸送弁閉）
• バッチ式は左記フローの様な動作になります。
  基本的に手動操作なので、ダンパ、弁の開閉操作は人的に行います。
  器内圧力の変化は本体に取り付けられた圧力計を見て、輸送開始・終了の判断を行います。
  原料を投入し、投入ダンパを開いて輸送器内に原料を移動します。
  投入ダンパを閉めた後、 輸送用エアー弁（注入弁）を開け、器内圧力を高めます。
  圧力計で圧力が規定値（輸送開始必要圧力）に達した事を確認し、輸送用排出弁を開けて、輸送を開始します。
  輸送が終わると原料による圧力抵抗が減少しますので、圧力計指示値が下がります。
  規定圧力以下で輸送完了を確認して、輸送用エアー弁を閉じ、輸送用排出弁を閉じて操作を終了します。

バッチ連続式詳細

• バッチ連続式は、バッチ式を連続運転させる為、自動化運転に必要な、投入ダンパ、輸送用エアー弁、輸送用出口弁をエアー駆動によるONｰOFF弁の自動弁に取り替えたものです。
  また、原料の投入確認用にレベルセンサー、輸送器内の圧力を検知し輸送条件を判定する圧力センサーを取り付けています。
  動作順番はバッチ式と同じですが、一連の操作は制御装置により自動化され、連続的に行われます。

型　番	H	W x L	D	d	輸送量(kg/hr)
RAFB-3	540	450	300	10	〜300
RAFB-5	600	450	350	17	〜500
RAFB-10	680	660	500	33	1000
RAFB-30	900	800	600	100	3000
RAFB-50	1200	1000	800	170	5000
RAFB-100	1450	1200	1000	330	10000
RAFB-150	1700	1200	1000	500	15000

輸送・粉砕の試用テストを、有料にて常時お受けいたします。
